二維激光測量傳感器對鈦棒的直線度的測量

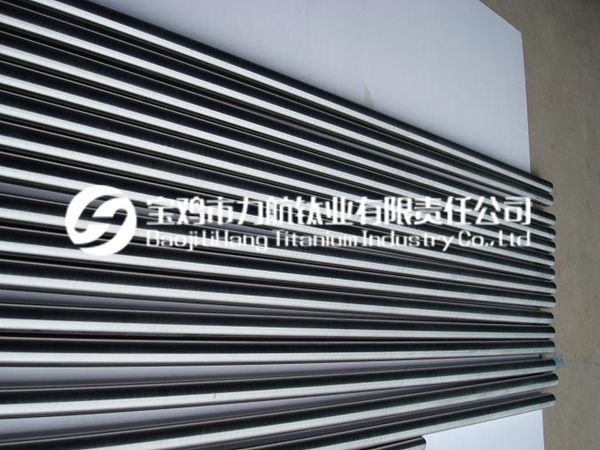

鈦合金因具有比強度高、耐蝕性好、耐熱性高等特點而被廣泛用于各個領域。鈦是20世紀50年代發展起來的一種重要的結構金屬，鈦合金的種類大致分為三類，α鈦合金、β鈦合金、α+β鈦合金。主要用于航天工業、航海工業、電子、化工、鐘表、眼鏡、首飾、體育用品、機械設備、電鍍設備、環保設備、高爾夫球及精密加工等行業。

鈦棒直線度及直徑復合測量儀的整套系統主要由測量儀、控制柜、工控機、顯示器、LED顯示屏、聲光報警器等組成。鈦棒直線度及直徑復合測量儀實時顯示X軸位置、Z軸尺寸，掃描完成后顯示最大直線度誤差，以及設定的直線度公差等。鈦棒直線度及直徑復合測量儀除了鈦棒對其他棒材也可實現高質量的在線檢測，有效降低了生產后的單件檢驗成本，并能有效節省原材料的損耗，降低人員需求。它可以對高溫鈦棒進行在線檢測，適應多種工況，是實用性非常強的測量系統。

測量儀主要由機架、大理石平臺、橫梁、直線導軌滑臺、二維測量傳感器等組成。檢測時，將鈦棒放入二維測量傳感器的測量區，利用直線導軌滑臺帶動二維測量傳感器對鈦棒進行全程掃描。掃描結果通過數據線傳輸?shù)娇刂乒駜?nèi)的工控機進行處理、計算，即可得到鈦棒的各位置的直線度誤差，選擇誤差的最大值記為該鈦棒的直線度誤差。當直線度誤差超過設定的公差范圍時，聲光報警器自動聲光報警，達到合格判定的目的。

采用二維激光測量傳感器對鈦棒的直線度進行測量，二維激光測量傳感器是可以同時測量兩個方向尺寸的高精度傳感器。傳感器發出一束線性激光，當激光照射到物體時其漫反射光返回至傳感器的接收系統。通過對返回光束的處理可以測量出圖示X軸和Z軸的尺寸。被測棒材自然放置于平整的臺面上，二維激光測量傳感器在直線導軌滑臺的伺服電機驅動下，在鈦棒的上方進行全程掃描進行數據采集。采集數據包括在掃描完成后，通過傳感器測得的鈦棒邊緣位置數據（x方向跳動）和鈦棒圓弧頂點（z方向的跳動）。同時將此兩個數據和伺服電機的運動位置一一對應并存儲在數據庫，作為某一截面的位置數據。經所有采集到的截面的空間位置差異δ做連線，即可還原工件的彎曲情況，得到被測工件的直線度數據。
